众所周知，在项目安装现场的实际应用中，南阳防爆电机有三种不同的布线方式：

1. 钢管布线；

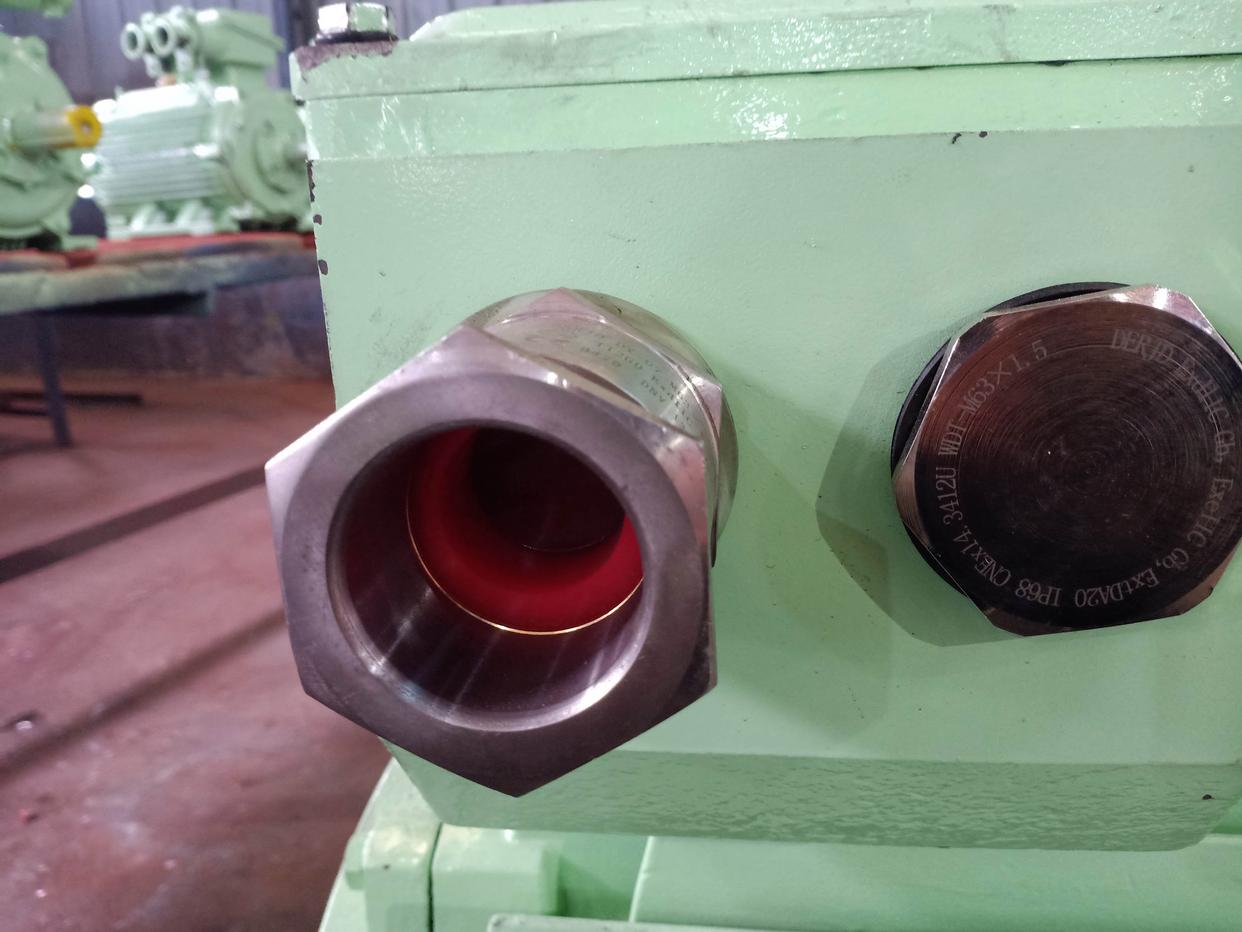

钢管布线钢布斗螺纹口


2. 橡套电缆布线；

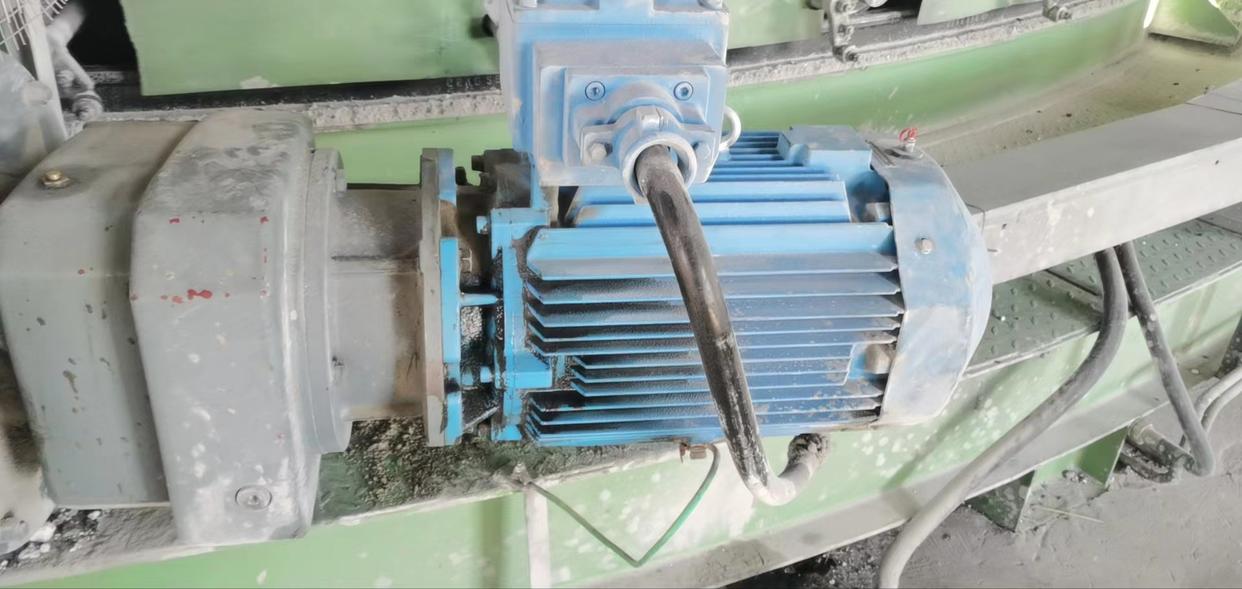

橡套电缆喇叭口喇叭斗

3. 防爆格兰头引入式布线。

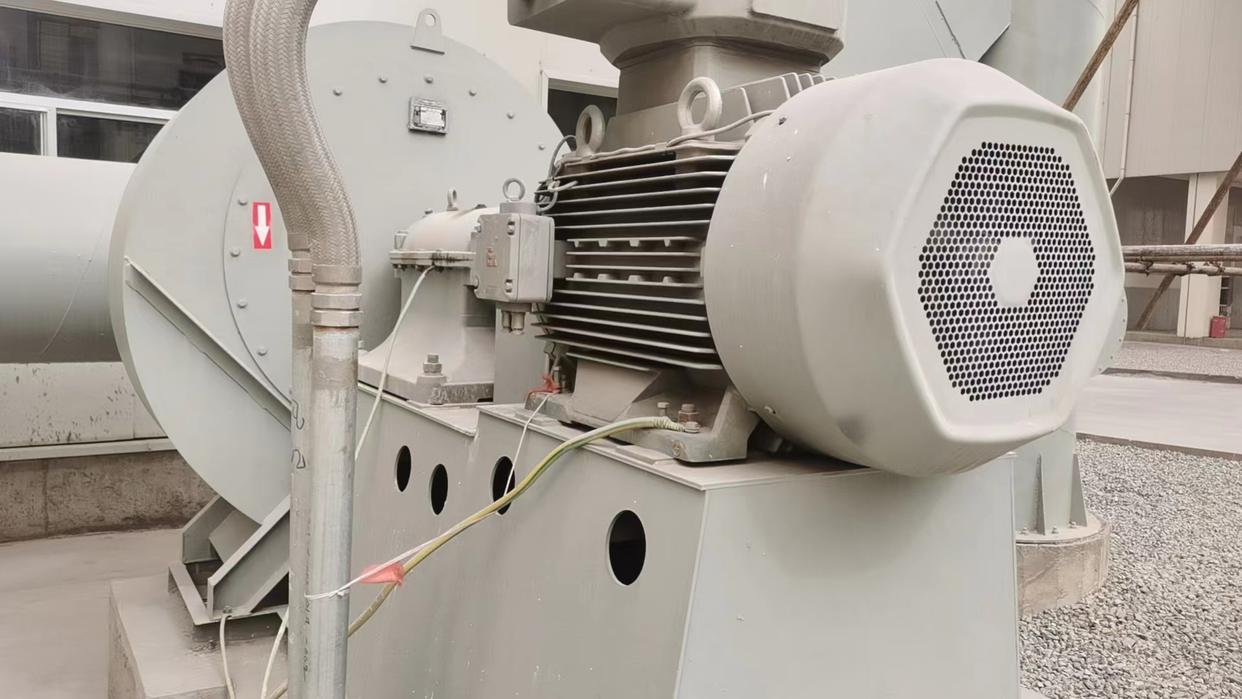

防爆格兰头引入式
这三种不同的布线方式中，前两种，关注的是动力电缆的布置方式，第三种，关注的是接线盒进线口的类型。

因为没有采用相同的标准，所以这种分类方法并不严谨。

如果站在电机接线盒进线口的角度来说，上述三种方法对应的是如下三种进线口类型：

1. 钢管布线，对应的接线盒进线口类型是：钢布斗，也就是螺纹口。其功效是供连接钢管或者防爆软管使用的。

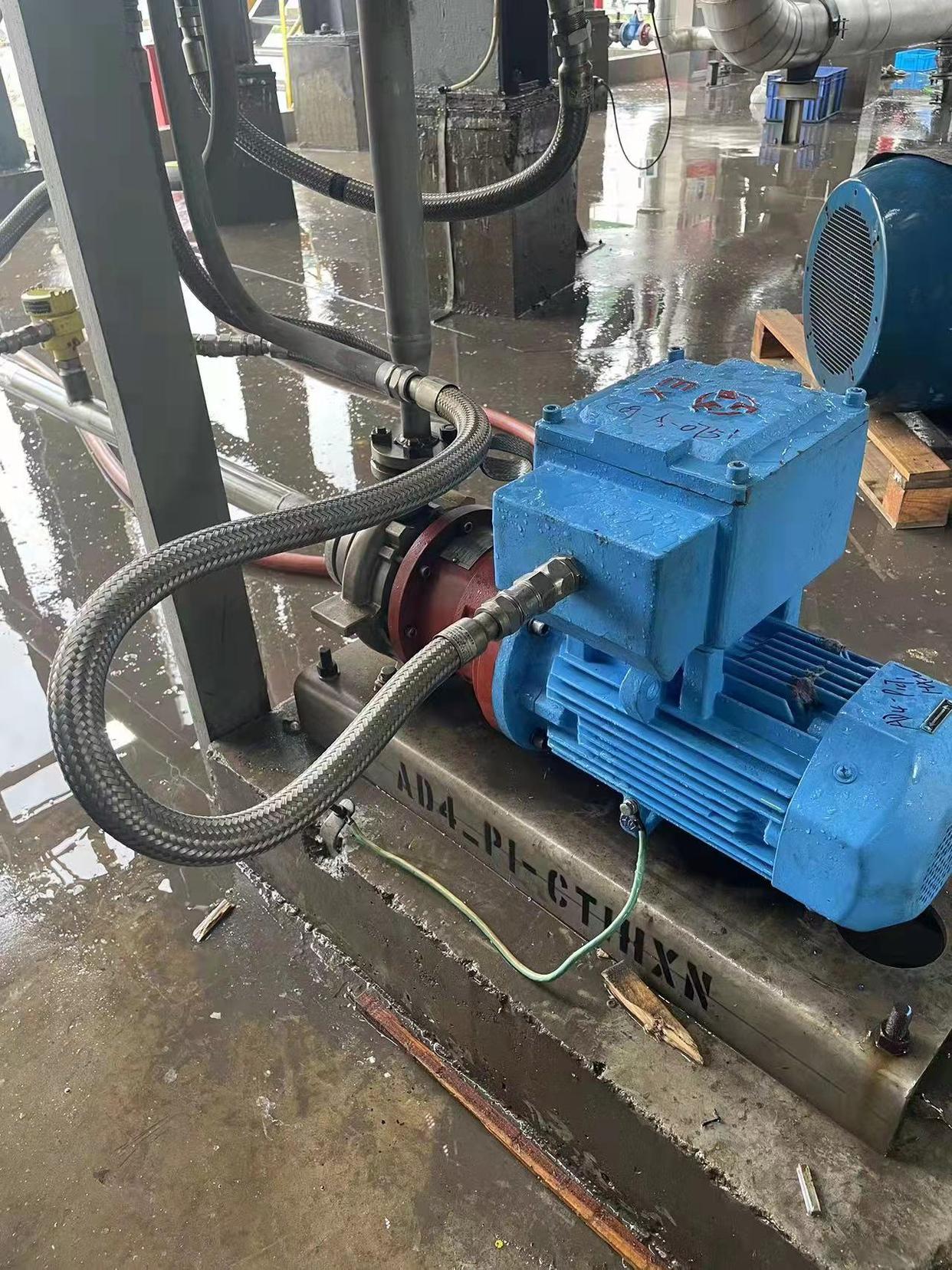

钢管布线加防爆软管


2. 橡套电缆布线，对应的接线盒进线口类型是：喇叭口或者叫喇叭斗。其功效是供橡套电缆直入接线盒，不配置钢管或者防爆软管。

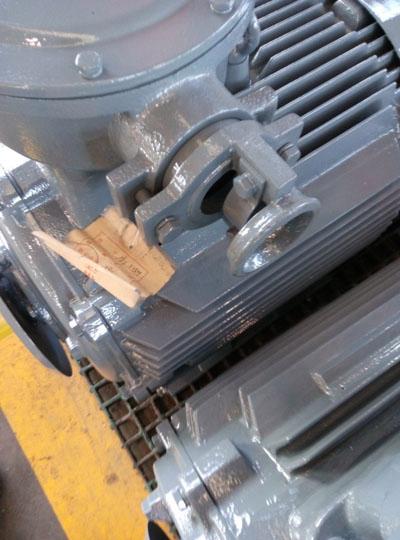

橡套电缆布线


3. 防爆格兰头引入式布线，对应的接线盒进线口类型是：防爆格兰。不同结构的防爆格兰，可以起到不同的布线效果。只有一端带螺纹，另外一端不带螺纹的防爆格兰，起到的是橡套电缆布线的效果。两端都带螺纹的防爆格兰，起到的是钢管布线或者防爆软管布线的效果。

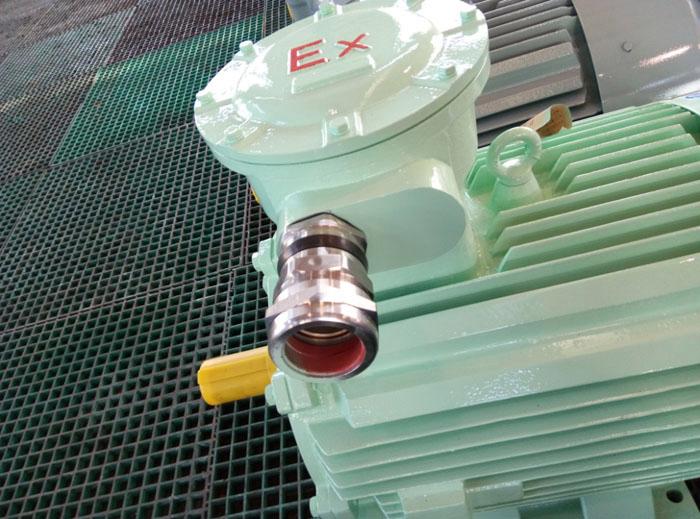

防爆格兰引入式布线
如果站在项目安装现场电缆布置（也就是布线）的角度，实际上应该考虑的问题是：

1. 总体上，电缆的布置，是否通过钢管？

2. 电缆引入电机接线盒时，是否用到钢管或者防爆软管？

用到钢管或者防爆软管，就用钢布斗（螺纹口）或者两端都带有螺纹的防爆格兰头。

3. 电缆是铠装电缆，还是非铠装电缆？

电缆的铠装与非铠装，其主要影响防爆格兰的选型。铠装电缆需要选用铠装防爆格兰，非铠装电缆需要配套非铠装防爆格兰。至于说对于钢布斗或者喇叭斗来说，电缆的铠装与非铠装，就没那么重要了。

三者的优缺点在于：

橡套电缆布线：喇叭口或者喇叭斗，最简单、最节约、但对电缆的保护最差。

钢管布线：螺纹口，相对简单、相对节约、对电缆的保护相对较好。

不配防爆软管的格兰头布线：略复杂、略增加成本、功效类似橡套电缆布线。

配防爆软管的格兰头布线：最复杂、代价最高、但防爆性能、密封性能、对电缆的保护越好。下图便是这样一个完美的案例：


完美布线
相信看了这篇文章，大家对于南阳防爆电机的不同布线方式的现场实际应用一定有了深入全面的了解，对于日后工作的开展有所裨益。
