YBK3-315L1-4 160KW南阳防爆电机，所用接线盒规格是M16。

这种电机的M16接线盒，有单口和双口两种。

有人会用到单口，有人会用到双口，有人明明双口用了很长时间了，却又要换成单口。

近日，笔者就遇到这样一个双口换单口的案例。

用户的双口接线盒是这个样子的：M16接线盒，6个接线端子，双喇叭口。


YBK3-315L1-4 160KW南阳防爆电机双口接线盒


用户对一些关键尺寸进行了测量：

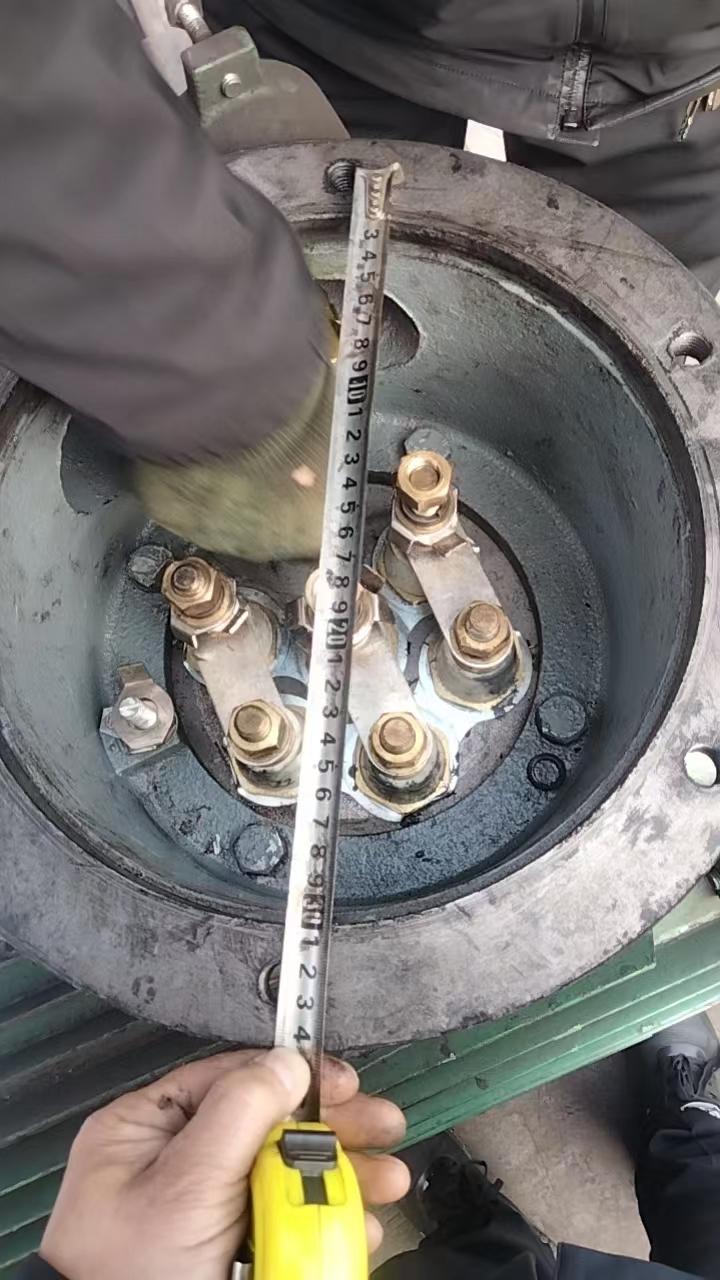

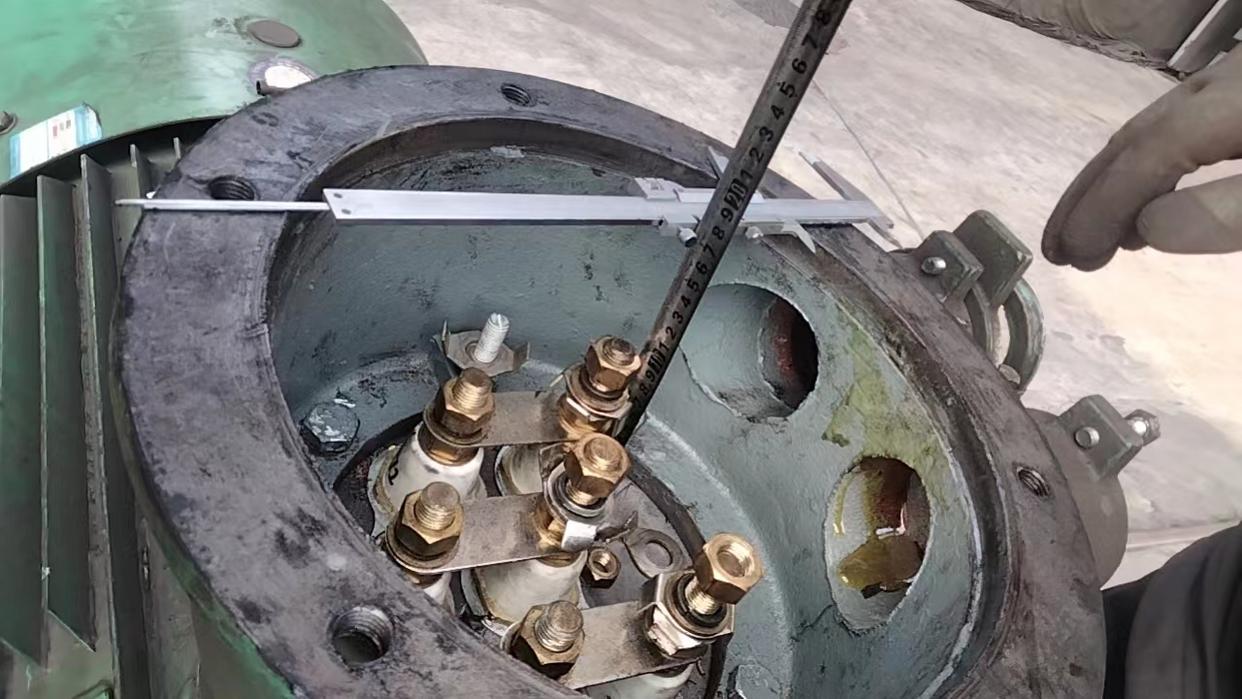

YBK3-315L1-4 160KW接线盒主要尺寸测量

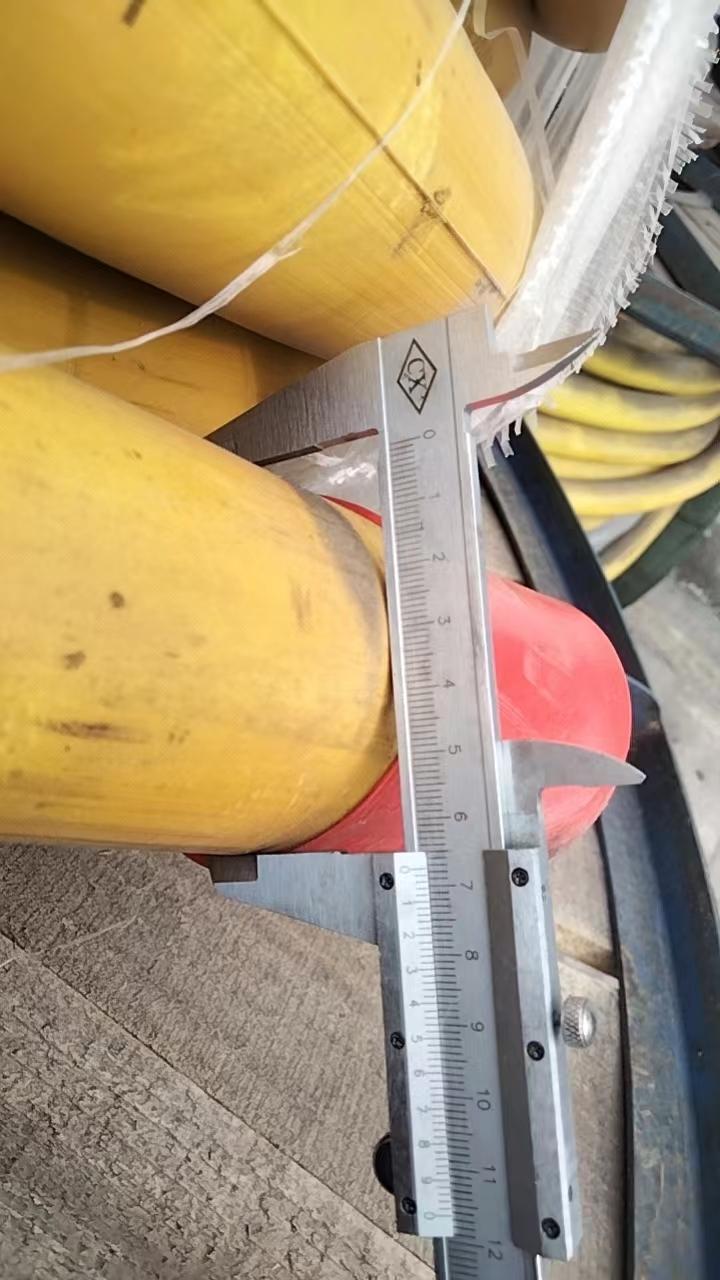

YBK3-315L1-4 160KW电机电缆外径测量
尺寸测量的目的，是为了保证单口接线盒要完全满足现有双口接线盒的安装尺寸要求。

尺寸弄清楚以后，备货就比较简单了：

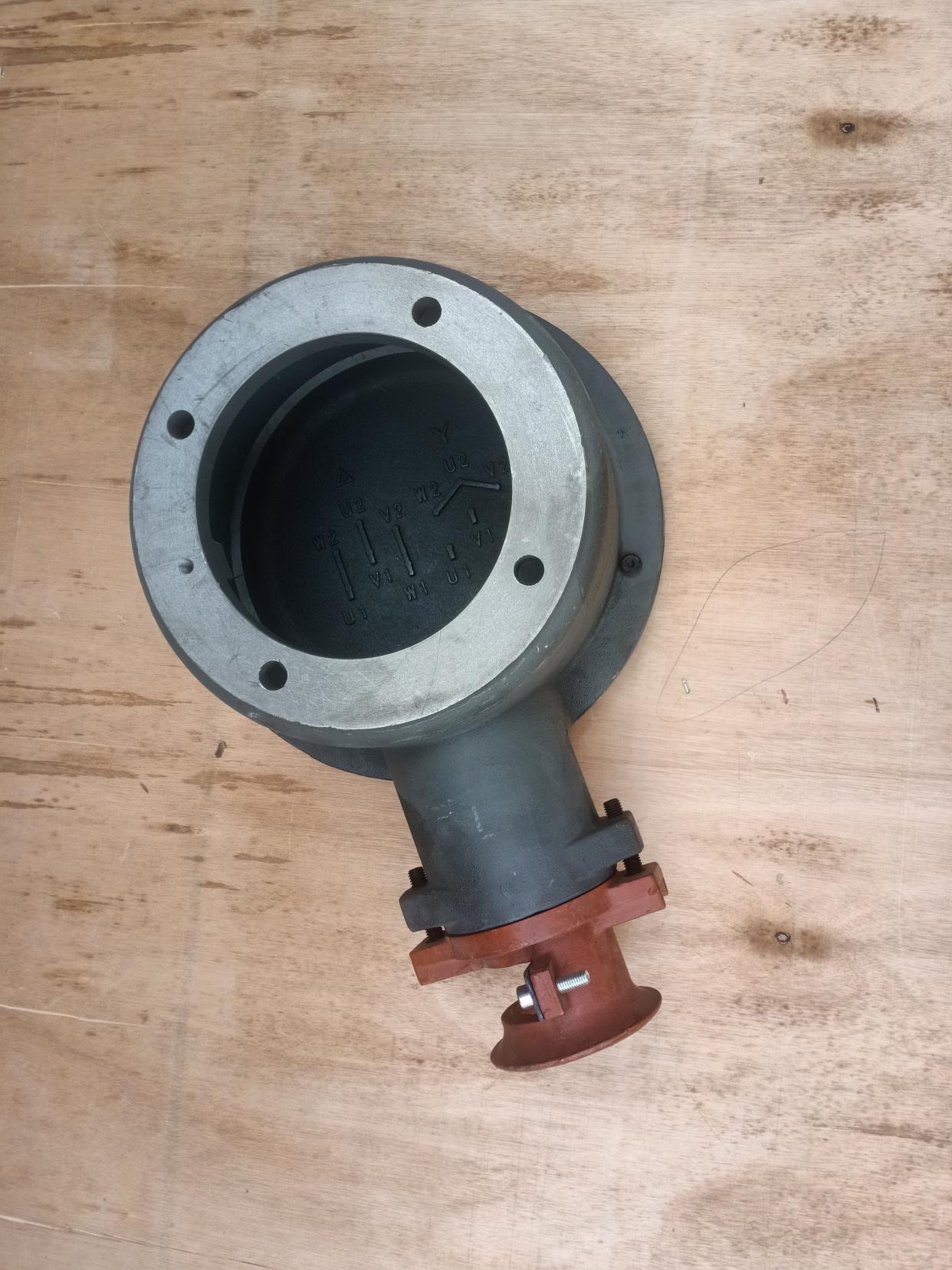

YBK3-315L1-4 160KW南阳防爆电机单口接线盒照片


160kW电机单口接线盒照片
YBK3-315L1-4 160KW南阳防爆电机单口接线盒底部照片：


160kW电机单口接线盒照片

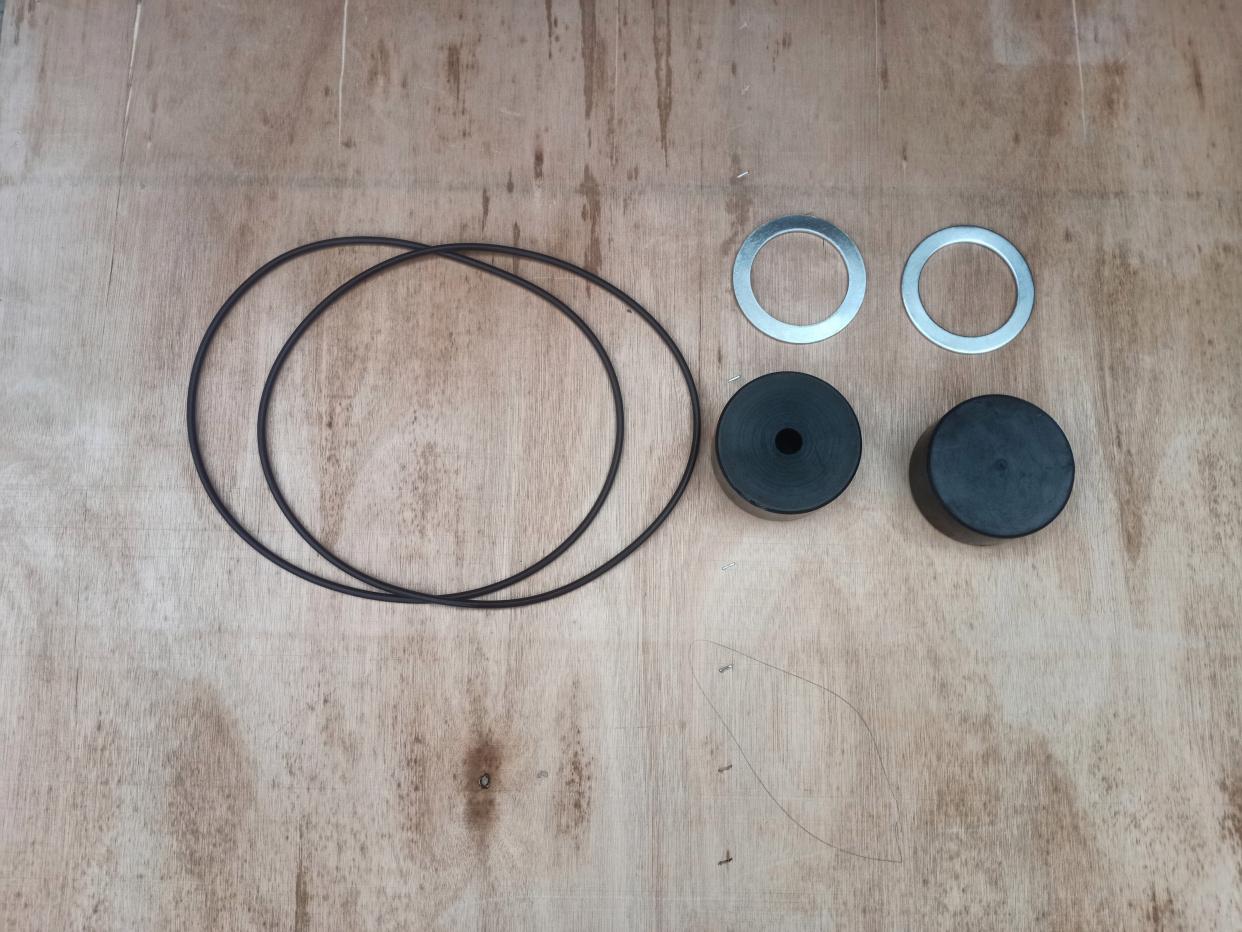

YBK3-315L1-4 160KW南阳防爆电机单口接线盒附属件照片：


160kW电机单口接线盒附属件
YBK3-315L1-4 160KW南阳防爆电机单口接线盒附属件包括：

环状大密封圈：用于盒盖与盒座之间的密封圈

柱状密封圈：用于进线斗内侧的密封圈

圆形垫圈。

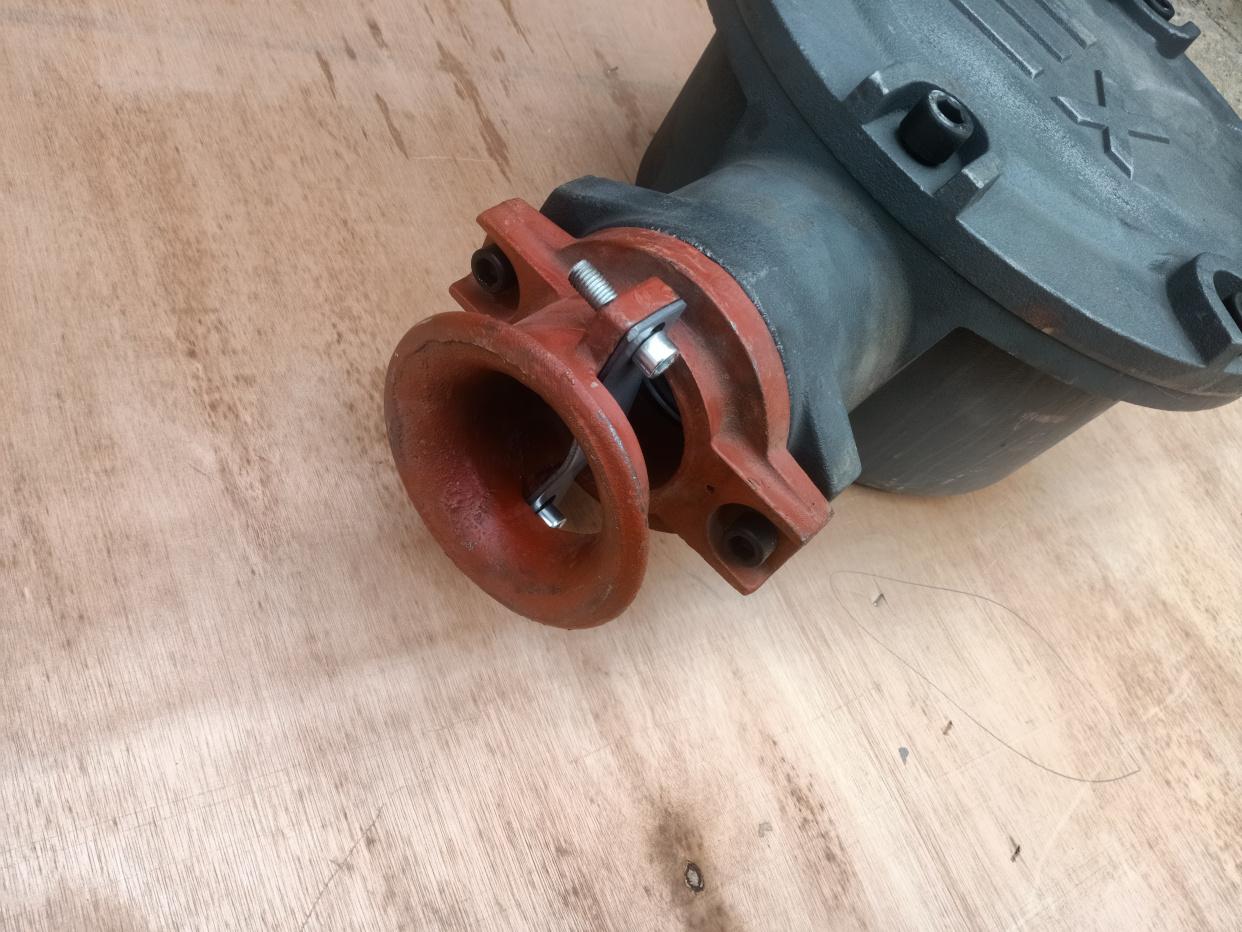

喇叭口。见下：


160kW电机单口接线盒附属件喇叭口
该案例完美解决了对YBK3-315L1-4 160KW南阳防爆电机双口接线盒换单口接线盒的需求。
