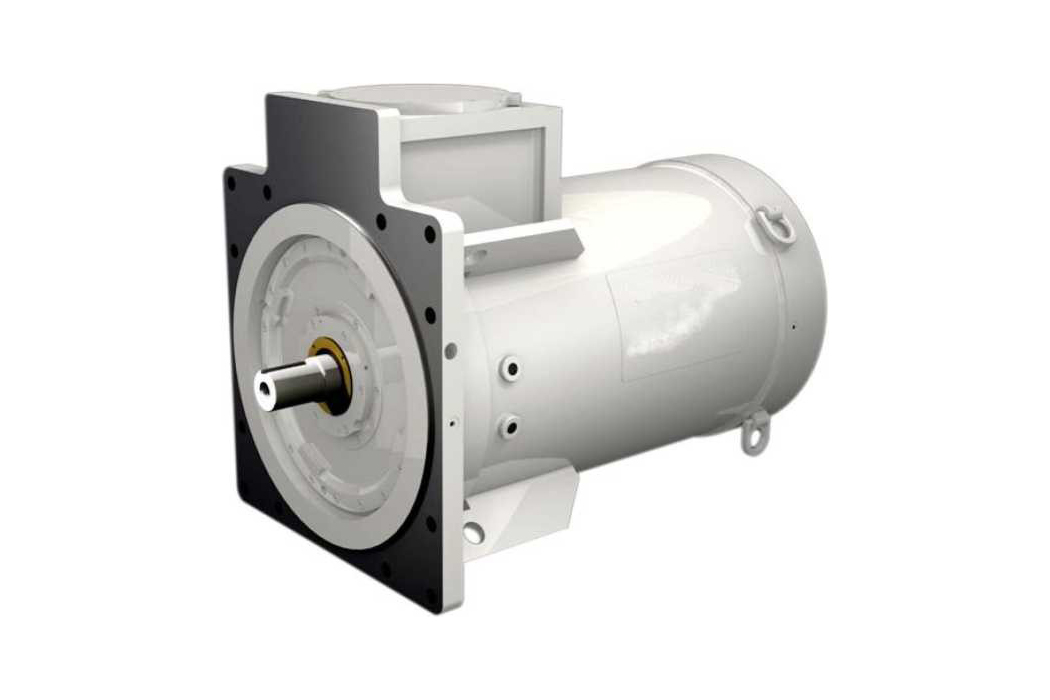

刮板输送机用三相异步电动机、YBS、YBSS、YBSD系列输送机用隔爆型三相异步电动机是为驱动煤矿井下采掘工作面可弯曲刮板输送机、皮带输送机或其它设备配套的专用电动机，其设计采用英国MORLEY技术，为客户提供秉承欧洲工艺设计，中国制造的高品质煤专电机。


产品特点
该系列电动机具有高效率、高堵转转矩、高可靠性、低堵转电流、过载能力强、外形美观、使用维护方便等一系列优点。

应用行业  煤炭 煤矿

运行条件
环境空气温度-20～+40℃（空冷）、温度0～+40℃（水冷）、海拔高度：≤1000m、户内

技术特征
产品系列：YBS，YBSS，YBSD
功率范围：单速4kW～2000kW
双速110/55kW～1000/500kW
电压范围：380/660V、660/1140V、1140V、3300V
极 数：单速4P, 双速4/8P
安装方式：IMB10、IMB5、IMB3、IMB35
防护等级：IP55、IP56、IP67 冷却方式：IC411、IC3W7
防爆类型：Ex d I Mb




1、    产品概述
YBS、YBSS、YBSD系列输送机用隔爆型三相异步电动机（以下简称为：电动机），是为 驱动煤矿井下采掘工作面可弯曲刮板输送机、皮带输送机或其它设备配套的专用电动机， 包括单速和多速防爆电机两大类，其在煤矿应用广泛，具有高效率、高堵转转矩、高可靠 性、低堵转电流、过载能力强等一系列优点；在防爆结构上，外形美观、使用维护方便。

电动机的电气性能分别执行MT/T 478-2011《YBS系列输送机输送机用隔爆型三相异 步电动机》和MT/T 249-1997《矿用隔爆型双速三相异步电动机》标准；隔爆型性能执行 GB3836. 1-2010《爆炸性环境 第1部分：设备通用要求》和GB3836.2-2010《爆炸性环 境第2部分：由隔爆外壳“d”保护的设备》的规定。产品制造成矿用隔爆型，其防爆 标志为“Ex d I Mb”，适用于甲烷或煤尘的爆炸性气体混合物存在的场所。

2、    型号说明
2.1电动机型号代表意义
示例：
Y B S - 40 - 4 - □
极数（和补充代号）
功率，kW
输送机
隔爆型三相异步电动机
Y    B S S - 250    - 4 G
七一高压（派生序号）
    极数
    功率，kW
    水冷
     输送机
    隔爆型异步电动机
Y    B S D-700/350 - 4/8 G
T    七一高压（派生序号）
    极数
I     功率，kW
I 多速
     输送机
    隔爆型异步电动机
2.2电动机防爆标志代表的意义
在电动机外壳的明显处有防爆标志ExdI Mb,其代表意义如下:
Ex d
设备保护级别（Mb）
电气设备防爆型式（隔爆型）
3、执行标准
GB/T 191-2008 包装储运图示标志（ISO 780:1997，MOD）
GB 755-2008 旋转电机 定额和性能（IEC 60034-1： 2004，IDT）
GB/T 997-2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号）（IEC 60034-7:2001，IDT）
GB 1958-2004产品几何量技术规范（GPS） 形状和位置公差 检测规定
GB 1971-2006 旋转电机线端标志与旋转方向（IEC 60034-8： 2002，IDT）
GB/T 1993-1993 旋转电机冷却方法（eqv IEC 60034-6:1991）
GB/T 2423.4-2008电工电子产品环境试验 第2部分：试验方法 试验Db:交变 湿热（12h+12h 循环）（IEC 60068-2-30:2005，IDT）
GB/T 4772.1-1999旋转电机尺寸和输出功率等级 第1部分：机座号36〜400和 凸缘号 55〜1080 （IEC 60072-1： 1991，IDT）
GB/T 4942.1-2006旋转电机整体结构的防护等级（IP代码）分级（IEC 60034-5： 2000，IDT）
GB 10068-2008轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限 值（IEC 60034-14： 2007， IDT）
GB/T 10069.1-2006旋转电机噪声测定方法及限值 第1部分：旋转电机噪声测定 方法（ISO1680： 1999,MOD）
GB/T 22714-2008交流低压电机成型线绕匝间绝缘试验规范
GB/T 22715-2008交流电机定子成型线圈耐冲击电压水平
MT/T 249-1997中华人民共和国煤炭行业标准矿用隔爆型三相异步电动机
MT/T 478-2011 YBS系列刮板输送机用隔爆型三相异步电动机
MT/T 249-1997矿用隔爆型双速三相异步电动机
MT 451-2011煤矿用隔爆型低压三相异步电动机安全性能通用技术规范
AQ 1043-2007矿用产品安全标志标识
GB3836. 1-2010《爆炸性气体环境用电气设备 第1部分：通用要求》
GB3836.2-2010《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》
4、    基本特征
额定功率：4~400kW （空冷）、160~1600kW、110/55~1000/500kW
额定电压：380/660、660/1140V、1140V、3300V
额定频率：50Hz
极 数：4、4/8
热分级：180（H）
温升限值：105K（F级）、135K（H级）
振动速度：见技术参数表
效 率：见技术参数表
冷却方式：IC411、IC3W7
安装方式：IMB10、IMB5、IMB3、IMB35
防护等级：IP55 IP67
运行方式：S1
防爆级别：ExdlMb （标准配置）
环 境：温度-20〜+40°C （空冷）、温度0〜+40°C （水冷）、海拔高度：W 1000mm
户内（标准配置）
5、    结构说明
电动机由定子、转子、机座、轴承、接线盒等主要部件组成。
5.1机座
电动机主体外壳材质机座采用钢板制造，具有较高的抗冲击、碰撞能力，其余外壳 零部件均采用不低于HT250的灰铸铁或钢板制成。对水冷电动机其冷却水道能承受W 3MPa的压力。
电动机接线盒一般位于机座顶部，并采用了加固设计结构，具有较高的机械强度。 接线盒内设有三个接线端子适用于单电压接线或六个接线端子适用于双电压接线或双速 接线。接线盒进线口为单进线口或双进线口，供连接引入电缆。接线盒进线方式为橡套 电缆或隔爆型电缆藕合器（防爆插头和插销）。并可设接线端子适用于绕组温度保护接线。 5.2定子
电动机采用H或F绝缘体系，进行特殊工艺处理，具有良好的电气、机械、防潮及 热稳定性。
5.3转子
电动机转子采用铸铝或铜条结构，转子经动平衡校验，运转平稳、振动小、噪声低。
电动机采用电机专用轴承，且轴承采用知名品牌。轴承结构可以设计有不停机注、
-4 -
排油装置，并可根据用户的要求，提供安装有轴承温度监测装置。
5.4冷却方式
YBS系列和110/55kW以下的YBSD系列为自扇冷结构，冷却方式为IC411； YBSS系 列和110/55kW及以上的YBSD系列为机壳有水冷却通道的水冷却结构，冷却方式为IC3W7 (见 GB/T1993)。
5.5防护等级
电动机的主体外壳防护等级为IP55，接线盒为IP55 (见GB/T4942.1)。
5.6传动方式
电动机具有一端圆柱形轴伸，借弹性联轴器或正齿轮转动。
6、使用条件
6.1电动机使用环境条件
6.1.1海拔高度不超过1000m。
6.1.2环境空气温度随季节而变化，对空气冷却的电动机，环境空气温度为-20〜+40°C，对 用水冷却的电动机，环境空气温度为0〜+40C。
注：如电动机指定在海拔超过1000m或环境空气温度高于40C或低于-20C的条件下使用时，应按 GB755的规定。
6.1.3环境空气最大相对湿度不超过95% (当温度为25C时)。
6.1.4在具有甲烷爆炸性危险的煤矿井下。
6.1.5在无显著振动的地方。
6.1.6在无破坏金属绝缘的气体和蒸气的环境。
6.1.7有滴水的地方。
6.1.8安装类别为III类。
6.1.9污染等级为3级。
6.1.10水冷却电动机，冷却水进口处的冷却水温度应不超过30C，冷却水工作压力应不 超过3Mpa，冷却水流量应不小于表6-1的规定。

6.1.12电动机可在倾斜不大于35°的煤层工作面上正常工作。
6.2电动机使用电气条件
6.2.    1额定频率50Hz。
6.2.    2 额定电压分为 380V、660V、1140V、380/660V、660/1140V、3300V。
注：电动机运行期间电源电压和频率与额定值的偏差应按GB755的规定。
6.2.    3电动机定额为连续工作制定额，工作制类型为S1。
6.2.4电动机定转子绕组采用155（F）级绝缘系统或180（H）级绝缘系统。当海拔和环 境空气温度符合本样本6.2的规定时，定子绕组的温升（电阻法）不超过表6-2的规定。
