1. 产品概述

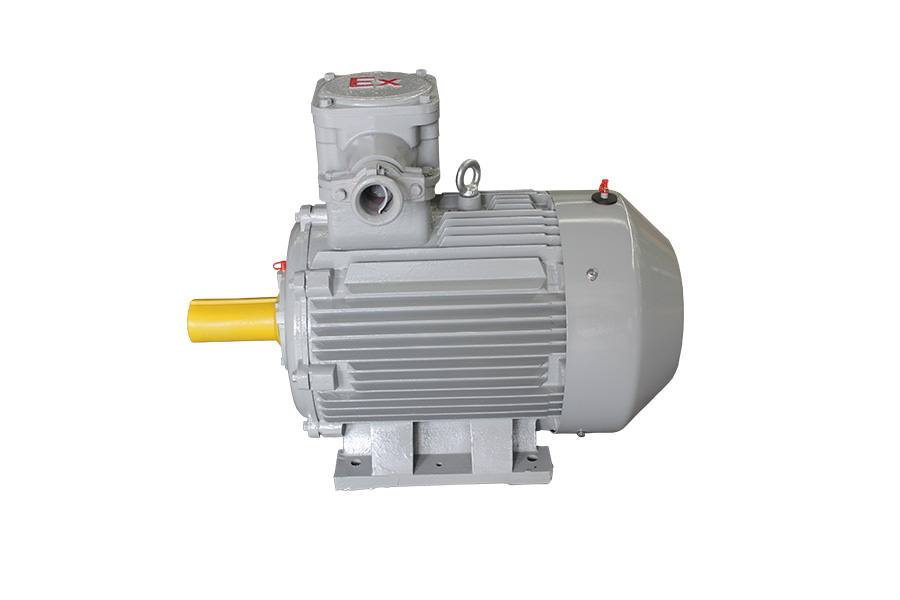

YB3 系列隔爆型三相异步电动机，是我公司自行研制开发的全封闭、自扇冷、鼠笼式、 隔爆型三相异步电动机的基本系列。且具有性能优良，使用安全可靠，振动、噪声比同类 产品低的特点，符合环保要求。
2. 用途
适用于石油、化工、矿业、冶金、电力等行业有爆炸性气体混合物存在的场所。是理想 的动力设备。
3.效率
效率：3 级。符合 GB18613-2012 《中小型三相异步电动机能效限定值及能效等
级》能效 3 级。

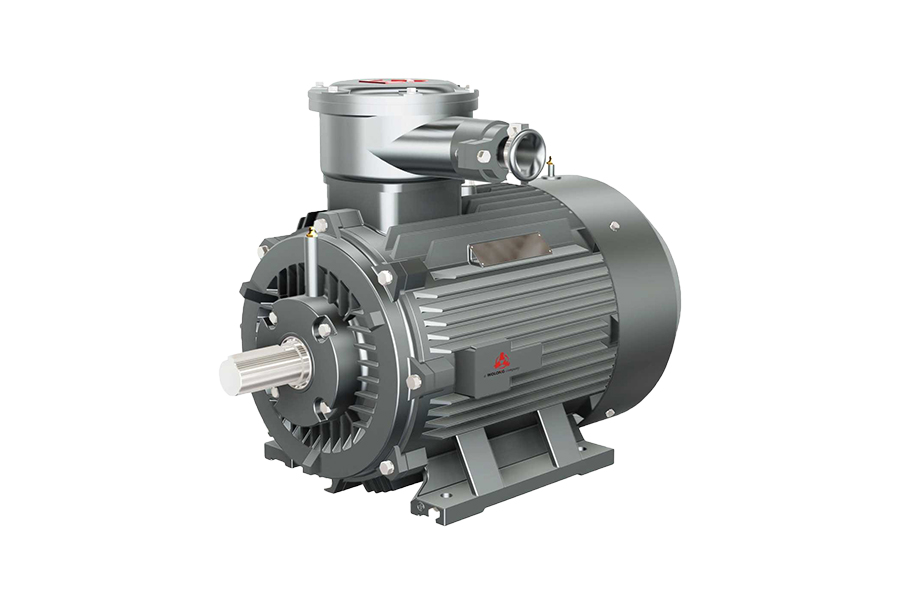

机座号    63~500
额定功率    0.12〜1400KW
效率等级    GB18613-2012 3 级
极数    2P、4P、6P、8P
额定电压    380V、380/660V、660V、1140V、660/1140V
频率    50Hz
工作制    SI
安装方式    B3
绝缘等级    F级，按B级温升考核
接线方式    3kW及以下380V"Y"接， 大于3kW电机380V" △"接
防护等级    IP55
冷却方式    IC411
防爆标志    Ex d 1 Mb、Ex d II B T4 Gb、Ex d II C T4 Gb
轴承类型    H132及以下使用免维护轴承,H160及以上使 用开启式轴承，并设有不停机注排油装置
使用环境    户内
面漆颜色    S04 - 1银灰色(GSBG51001 - 94 B04)


运行条件
.环境空气温度：-15°C~+40°C；
•海拔：不超过1000m；
注：特殊的环境空气温度、海拔需双方约定，请在订货时提出,


防护等级
YB3系列标配防护等级IP55,风罩默认防护等级IP20，防止人员手指接触机壳内旋转部件造成人员伤害。
外壳防护等级主要是防止人体触电或接近壳内带电部分或转动部件，防固体异物进入和防止由于进水、进油而引起有害影响，符 合GB/T 4942.1及IEC60034-5规定。电机外壳防护等级的表示方法由表征字母（IP）和两位表征数字两部分组成，防护形式的代号 及含义如下表


冷却方式
电机冷却方式的表示方法由冷却回路布置、冷却介质和推动方法组成。例如IC411为全封闭自扇冷结构，代码表示如下:

初级冷却介质推动方式：0-自由流1-自循环6-外装式独立部件
注：1、空气冷却时代码可忽略不写；2、用户特殊需求时可以提供IC410、416冷却方式，


绝缘等级和温升限值
YB3系列采用F级绝缘，温升按B级考核。
电机为了可靠运行，在带电部件与壳体之间或带电部件之间需要用绝缘材料加以隔离，而绝缘材料的使用寿命与其本身的绝缘等 级及使用温度有很大关系。电机作为一个能量转换或信号转换元件，在运转过程中本身存在着能量损耗，有部分能量损耗造成自 身温度升高，在一般状态下，绝缘等级、承受最高使用极限温度和用电阻法泌量的电机温升限值之间符合下表规定，在此温升限 值内电机应能正常工作。


主接线盒
H355及以下位于电机顶部（从电机轴伸端看），H400及以上位于右侧。
出线口可四个方向调整，但160中心高及以上接线盒出线口朝后（朝非轴伸端）时，由于吊环的影响，需在安装现场，将电机吊 装到位后，取下吊环，打开接线盒盖，松开接线盒与机座联接螺栓，将接线盒出线口朝后调装（具体位置见外形图）。
接线盒进线标准配置是喇叭口进线，也可以按用户要求制成螺纹口钢管布线或防爆葛兰头进线（可选配置）。喇叭口和螺纹口接 线盒进线口电缆适用范围及螺纹口进线口尺寸见表1,标准配置的隔爆型葛兰型号及适应电缆范围见表2


辅助接线盒
辅助接线盒指泌温和加热带接线盒。部分机座号辅助接线盒与主接线盒共用一个腔体，但有单独的进线口，进线准标配置是喇叭 口进线，也可以按用户要求制成螺纹口或防爆葛兰头进线（可选配置）。加热辅助接线盒进线口尺寸见表3,泌温辅助接线盒进 线口尺寸见表4。
■测温和加热装置
机座号160~225可根据用户需求设置加热带或PTC泌温（选配其中之一），机座号250-355根据用户需要可设置定子轴承泌温装 置及加热带（可选配置），H400及以上带加热带和泌温装置（标准配置）。加热装置特征见表3和泌温装置特征见表4。还可设 置防爆呼吸排水阀（可选配置）。
